تفاصيل المنتج:
|
| تصنيع المعدات الأصلية: | نعم | UC: | 275 فولت/320 فولت/385 فولت/440 فولت |
|---|---|---|---|
| يكتب: | اكتب جهاز حماية الطفرة 2 | وقت الاستجابة: | ≥25ns |
| مستوى الحماية: | IP20 | ||
| إبراز: | واقي من اندفاع التيار من النوع 2 20KA,جهاز حماية من اندفاع التيار BR-20,واقي من اندفاع التيار للصواعق OEM,BR-20 surge protection device,OEM lightning surge protector |
||
خصائص المنتج:
| المواصفات | BR-20 150 3+1 | BR-20 275 3+1 | BR-20 320 3+1 | BR-20 385 3+1 | BR-20 440 3+1 | |
| تصنيف جهاز الحماية من اندفاع التيار حسب EN61643-11 | النوع 2 | النوع 2 | النوع 2 | النوع 2 | النوع 2 | |
| تصنيف جهاز الحماية من اندفاع التيار حسب IEC61643-11 | الفئة الثانية | الفئة الثانية | الفئة الثانية | الفئة الثانية | الفئة الثانية | |
| الحد الأقصى لجهد التشغيل المستمر للتيار المتردد (خط-محايد) | Uc | 150 فولت | 275 فولت | 320 فولت | 385 فولت | 440 فولت |
| الحد الأقصى لجهد التشغيل المستمر للتيار المتردد (محايد-أرضي) | Uc | 255 فولت | 255 فولت | 255 فولت | 255 فولت | 255 فولت |
| تيار التفريغ الاسمي (8/20 ميكروثانية) | In | 10 كيلو أمبير | 10 كيلو أمبير | 10 كيلو أمبير | 10 كيلو أمبير | 10 كيلو أمبير |
| الحد الأقصى لتيار التفريغ (8/20 ميكروثانية) | Imax | 20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير |
| مستوى حماية الجهد (خط-محايد) | Up | ≤0.8 كيلو فولت | ≤1.3 كيلو فولت | ≤1.5 كيلو فولت | ≤1.8 كيلو فولت | ≤2.0 كيلو فولت |
| مستوى حماية الجهد 5 كيلو أمبير (خط-محايد) | Up | ≤0.6 كيلو فولت | ≤1 كيلو فولت | ≤1.2 كيلو فولت | ≤1.3 كيلو فولت | ≤1.5 كيلو فولت |
| مستوى حماية الجهد (محايد-أرضي) | Up | ≤1.5 كيلو فولت | ≤1.5 كيلو فولت | ≤1.5 كيلو فولت | ≤1.5 كيلو فولت | ≤1.5 كيلو فولت |
| الحد الأقصى للصمامات الاحتياطية | 63 أمبير gG | 63 أمبير gG | 63 أمبير gG | 63 أمبير gG | 63 أمبير gG | |
| قدرة تحمل الدائرة القصيرة | Isccr | 25 كيلو أمبير | 25 كيلو أمبير | 25 كيلو أمبير | 25 كيلو أمبير | 25 كيلو أمبير |
| تحمل الجهد الزائد المؤقت (خط-محايد) | UT | 180 فولت/5 ثواني. | 335 فولت/5 ثواني. | 400 فولت/5 ثواني. | 500 فولت/5 ثواني. | 580 فولت/5 ثواني. |
| فشل آمن للجهد الزائد المؤقت (خط-محايد) | UT | 230 فولت/120 دقيقة. | 440 فولت/120 دقيقة. | 520 فولت/120 دقيقة. | 650 فولت/120 دقيقة. | 765 فولت/120 دقيقة. |
| تحمل الجهد الزائد المؤقت (محايد-أرضي) | UT | 1200 فولت/200 مللي ثانية | 1200 فولت/200 مللي ثانية | 1200 فولت/200 مللي ثانية | 1200 فولت/200 مللي ثانية | 1200 فولت/200 مللي ثانية |
| وقت الاستجابة (خط-محايد) | tA | ≤25 نانو ثانية | ≤25 نانو ثانية | ≤25 نانو ثانية | ≤25 نانو ثانية | ≤25 نانو ثانية |
| وقت الاستجابة (محايد-أرضي) | tA | ≤100 نانو ثانية | ≤100 نانو ثانية | ≤100 نانو ثانية | ≤100 نانو ثانية | ≤100 نانو ثانية |
| نطاق درجة حرارة التشغيل | Tu | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية |
| مؤشر حالة التشغيل/العطل | أخضر/أحمر | أخضر/أحمر | أخضر/أحمر | أخضر/أحمر | أخضر/أحمر | |
| مساحة المقطع العرضي (الحد الأدنى) | 4 مم² | 4 مم² | 4 مم² | 4 مم² | 4 مم² | |
| مساحة المقطع العرضي (الحد الأقصى) | 35 مم² | 35 مم² | 35 مم² | 35 مم² | 35 مم² | |
| للتركيب على | قضيب دين 35 مم | |||||
| مادة الغلاف | بلاستيك حراري UL94-V0 | |||||
| درجة الحماية | IP20 | IP20 | IP20 | IP20 | IP20 | |
| رمز الطلب | B18741 | B18743 | B18745 | B18747 | B18749 | |
| رمز الطلب (مع إشارة عن بعد) | B18742 | B18744 | B18746 | B18748 | B18750 | |
الميزات:
20 كيلو أمبير الفئة C لإمداد 3 مراحل.
إنها أجهزة مدمجة مصممة لحماية شبكات 3 مراحل + محايد في لوحة المفاتيح الرئيسية.
المنتج يتوافق مع المعايير: EN 61643-11، CEI 61643-11، UL1449 الإصدار 4.
تعتمد دائرة الحماية على مقاومة عالية الطاقة مع أجهزة فصل حرارية.
سهل التشغيل.
يوجد مؤشر على الخراطيش للإشارة إلى وضع العطل.
عمر خدمة طويل.

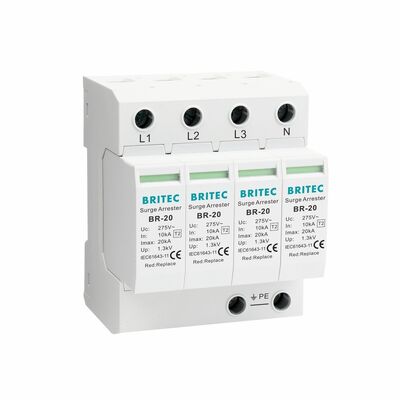

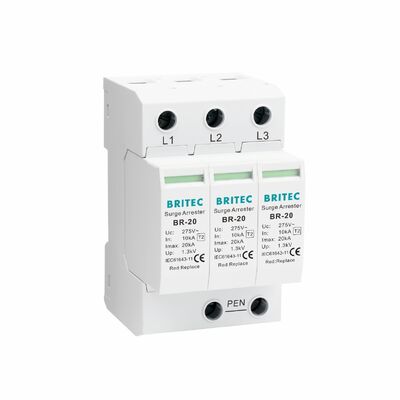

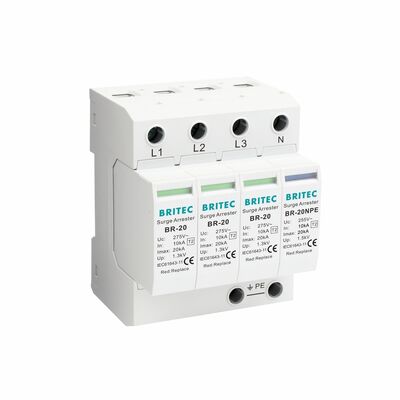

يتم تركيب BR-20 على قضيب DIN ويتميز بوحدات قابلة للاستبدال لتركيب وصيانة آمنة وسهلة.
وظائف ممتازة
قابلية توصيل متسقة (حتى بالنسبة لشرارة N/PE)
تم تصميم سلسلة BR-20 للحماية من ارتفاعات الجهد الناتج عن الصواعق. يجب تركيب هذه الوحدات بالتوازي على شبكات التيار المتردد المراد حمايتها وتوفر حماية مشتركة وتفاضلية.
جهاز فصل حراري لكل موصل فردي
جهاز الحماية من اندفاع التيار / مانع الصواعق للحماية من اندفاعات التبديل.
مع أو بدون جهة اتصال إشارة عن بعد عائمة
وقت الاستجابة<25 نانو ثانية.
لون النافذة المرئية يظهر حالة التشغيل، الأخضر يعني طبيعي، الأحمر يعني غير طبيعي.
تأسست شركة Britec Imp. & Exp. Wenzhou Co., Ltd. في عام 2003. Britec هي شركة مصنعة محترفة لأجهزة الحماية من اندفاع التيار (SPD) تقوم بتصميم وتصنيع أجهزة الحماية من اندفاع التيار لحماية الطاقة، وحماية البيانات، وحماية الطاقة الشمسية، وما إلى ذلك.
تمتلك Britec مختبرًا داخليًا، يحتوي المختبر على مولد نبضات صواعق بقوة 100 كيلو أمبير 10/350 ميكروثانية، ومولد نبضات بقوة 25 كيلو أمبير 10/350 ميكروثانية، ومولد بقوة 120 كيلو أمبير 8/20 ميكروثانية، ومولد مركب بقوة 1.2/50 ميكروثانية 20 كيلو فولت، ومحطة اختبار TOV ومعدات اختبار أخرى.
تحمل الشركة نظام إدارة ISO9001، ISO45001، ISO14001. العديد من المنتجات حاصلة على شهادات TUV، CB CE، RoHS.
تتمتع Britec بعلاقة تجارية طويلة مع العملاء الأوروبيين وخبرة جيدة في العمل مع الشركات متعددة الجنسيات.
منتجنا الرئيسي
جهاز حماية من اندفاع التيار من النوع 1.
جهاز حماية من اندفاع التيار من النوع 2.
جهاز حماية من اندفاع التيار من النوع 1 + النوع 2.
جهاز حماية من اندفاع التيار من النوع 3.
جهاز حماية من اندفاع التيار المستمر (الطاقة الشمسية).
جهاز حماية من اندفاع التيار للشبكة
جهاز حماية من اندفاع التيار لإضاءة LED
