تفاصيل المنتج:
|
| مستوى الحماية: | اكتب 1+2 | وزن: | 1kgs |
|---|---|---|---|
| مادة الضميمة: | البلاستيك الحراري UL94-V0 | عرض منتج قطب واحد: | 36 ملم |
| هيكل المنتج: | قابل للتوصيل | طلب: | تجاري / صناعي |
| تكنولوجيا: | تقنية سبارك جاب | IIMP: | 50KA |
| إبراز: | جهاز إيقاف الطفرة من النوع 1 SPD 50ka,جهاز الحماية من زيادة التوتر منخفضة,حماية الطاقة الكهربائية OEM ODM |
||
خصائص المنتج:
| المواصفات | BR-50GR 150 3+1 | BR-50GR 275 3+1 | BR-50GR 350 3+1 | |
| تصنيف واقيات التيار المفاجئ حسب EN61643-11 | النوع 1 + النوع 2 | النوع 1 + النوع 2 | النوع 1 + النوع 2 | |
| تصنيف واقيات التيار المفاجئ حسب IEC61643-11 | الفئة الأولى + الفئة الثانية | الفئة الأولى + الفئة الثانية | الفئة الأولى + الفئة الثانية | |
| جهد التشغيل الاسمي | Un | 120 فولت/240 فولت (50/60 هرتز) | 230 فولت/400 فولت (50/60 هرتز) | 250 فولت/440 فولت (50/60 هرتز) |
| أقصى جهد تشغيل مستمر للتيار المتردد | Uc (L-N/N-PE) | 150 فولت/255 فولت (50/60 هرتز) | 275 فولت/255 فولت (50/60 هرتز) | 350 فولت/255 فولت (50/60 هرتز) |
| تيار الصدمة البرقية (10/350 ميكروثانية) | Iimp (L-N/N-PE) | 50 كيلو أمبير/100 كيلو أمبير | 50 كيلو أمبير/100 كيلو أمبير | 50 كيلو أمبير/100 كيلو أمبير |
| تيار التفريغ الاسمي (8/20 ميكروثانية) | In (L-N/N-PE) | 50 كيلو أمبير/100 كيلو أمبير | 50 كيلو أمبير/100 كيلو أمبير | 50 كيلو أمبير/100 كيلو أمبير |
| أقصى تيار تفريغ (8/20 ميكروثانية) | Imax (L-N/N-PE) | 160 كيلو أمبير/200 كيلو أمبير | 160 كيلو أمبير/200 كيلو أمبير | 160 كيلو أمبير/200 كيلو أمبير |
| كمية الشحنة الكهربائية (L-N, N-PE) | Q | 25 أمبير ثانية، 50 أمبير ثانية | 25 أمبير ثانية، 50 أمبير ثانية | 25 أمبير ثانية، 50 أمبير ثانية |
| الطاقة النوعية (L-N, N-PE) | W/R | 625 كيلو جول/أوم، 2500 كيلو جول/أوم | 625 كيلو جول/أوم، 2500 كيلو جول/أوم | 625 كيلو جول/أوم، 2500 كيلو جول/أوم |
| مستوى حماية الجهد | Up (L-N/N-PE) | ≤2.0 كيلو فولت/≤1.5 كيلو فولت | ≤2.0 كيلو فولت/≤1.5 كيلو فولت | ≤2.0 كيلو فولت/≤1.5 كيلو فولت |
| تصنيف تيار الدائرة القصيرة للتيار المتردد | Isccr (L-N/N-PE) | 25 كيلو أمبير فعال/100 أمبير فعال | 25 كيلو أمبير فعال/100 أمبير فعال | 25 كيلو أمبير فعال/100 أمبير فعال |
| أقصى فتيل احتياطي | 350 أمبير gG | 350 أمبير gG | 350 أمبير gG | |
| تحمل الجهد الزائد المؤقت TOV | UT (L-N) | 230 فولت/120 دقيقة. | 440 فولت/120 دقيقة. | 580 فولت/120 دقيقة. |
| تحمل الجهد الزائد المؤقت TOV | UT (N-PE) | 1200 فولت/200 مللي ثانية | 1200 فولت/200 مللي ثانية | 1200 فولت/200 مللي ثانية |
| وقت الاستجابة | tA | ≤100 نانو ثانية | ≤100 نانو ثانية | ≤100 نانو ثانية |
| نطاق درجة حرارة التشغيل | Tu | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية |
| مؤشر حالة التشغيل/العطل | أخضر/أحمر | أخضر/أحمر | أخضر/أحمر | |
| مساحة المقطع العرضي (الحد الأدنى) | 4 مم² | 4 مم² | 4 مم² | |
| مساحة المقطع العرضي (الحد الأقصى) | 35 مم² | 35 مم² | 35 مم² | |
| للتركيب على | قضيب دين 35 مم | |||
| مادة الغلاف | بلاستيك حراري UL94-V0 | |||
| درجة الحماية | IP20 | IP20 | IP20 | |
| رمز الطلب | B17166 | B18167 | B17192 | |
| رمز الطلب (مع إشارة عن بعد) | B17167 | B18168 | B17193 | |
الميزات:
متين، يتحمل ضربات متعددة.
مؤشر الحالة الميكانيكية.
فئة الحماية: النوع 1+2، الفئة الأولى + الفئة الثانية.

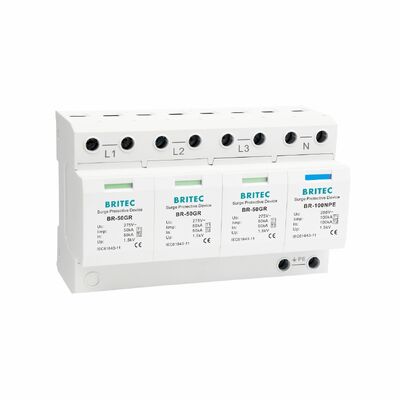

BR-50GR 3P+N مناسب لأنظمة TT و TN-S.
التطبيق:
• مناسب لأنظمة TT و TN-S.
• يستخدم في الأنظمة والمباني الصناعية مع حماية خارجية من الصواعق من الفئات الأولى إلى الرابعة.
• لحماية أنظمة توزيع الجهد المنخفض من الصواعق المباشرة على خط إمداد الطاقة العلوي أو نظام الحماية الخارجي من الصواعق.
• يمكن استخدامه في صناديق التوزيع القياسية.
• يستخدم لحماية جميع أنواع المعدات الكهربائية في نظام الطاقة من أضرار الصواعق، والجهد الزائد التشغيلي، وتأثيرات الجهد الزائد العابر للتردد الكهربائي على الأجهزة الكهربائية.
| الاستخدام | جهد منخفض |
| هيكل المنتج | قابل للتوصيل |
| الأصل | ونزهو |
| الوزن | 1 كجم |
| OEM/ODM | نعم |
| مستوى الحماية | النوع 1+2 |
| عرض المنتج أحادي القطب | 36 مم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 80 درجة مئوية |
| مادة الغلاف | بلاستيك حراري UL94-V0 |
| الجهد المقنن | 150 فولت/275 فولت/320 فولت/440 فولت |
