| Place of Origin: | China |
| اسم العلامة التجارية: | BRITEC |
| إصدار الشهادات: | TUV/CB/CE/ROHS/ISO9001 |
| Model Number: | BR-25GR 4P |

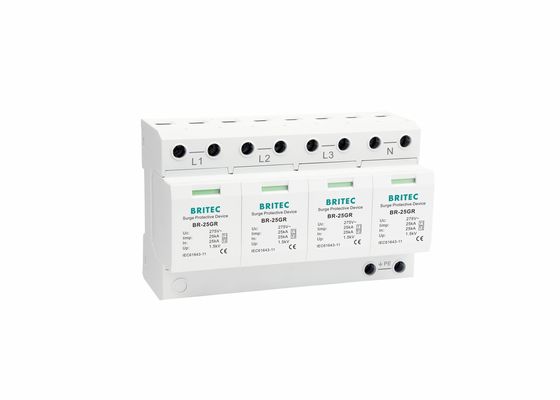

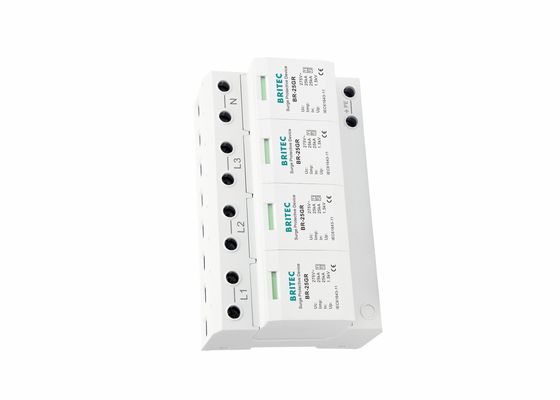

جهاز الحماية من التيار الكهربائي (SPD) هو جهاز مصمم لحماية الأنظمة الكهربائية من ارتفاعات الجهد والجهد الزائد. يوفر SPD حماية قيمة لأنظمتك الكهربائية ،ضمان بقائهم آمنين وتشغيلهم بشكل صحيحجهاز حمايتنا من التوتر مصمم بتيار مضغوط من 25kA ، وجهد مقيّم من 240V / 400V. نوع تركيبها هو DIN Rail.
جهاز حمايتنا من التيار الكهربائي مصمم مع أعلى الجودة المكونات والتكنولوجيا المتقدمة لضمان أنه يمكن أن تتحمل درجات الحرارة القصوى وارتفاعات الجهد.تم تصميمه لموثوقية طويلة الأجل ويأتي مع خيار تركيب سهل التثبيت.
| المواصفات | BR-25GR 4P |
| اسم البند | إيقاف التيار |
| تصنيف SPD وفقًا لمعيار EN61643-11 | النوع 1 + النوع 2 |
| تصنيف SPD وفقًا لمعيار IEC61643-11 | الفئة I + الفئة II |
| أقصى فولتاج تشغيل متواصل AC Uc | 275 فولت |
| التيار الكهربائي للبرق (10/350μs) | 25kA |
| التيار الاسمي للتفريغ (8/20μs) في | 25kA |
| الحد الأقصى لتيار التفريغ (8/20μs) Imax | 100kA |
| مستوى حماية الجهد فوق | ≤1.5kV |
| التيار المسموح به لقطع قصير lsccr | 25kA rms |
| الحد الأقصى من فيوز الاحتياطي | 315A gG |
| وقت الاستجابة | ≤100ns |
| نطاق درجة حرارة العمل Tu | -40 درجة مئوية 80 درجة مئوية |
| مساحة القسم العرضي (دقيقة) | 4ملم2 |
| مساحة القطع العرضي (حد أقصى) | 35ملم2 |
| للتركيب على | 35ملم دين ريل |
| مادة الحجرة | البلاستيك الحراري UL94-V0 |
| درجة الحماية | IP20 |
1جهاز الحماية ضد التوتر مصمم لحماية ضد التوترات العالية والشوك
2إمب: 25kA
3الجهاز مصمم للاستخدام بين المنطقة 0 والمنطقة 1
1قبل التثبيت، أقطع إمدادات الطاقة.
2من المستحسن أن يتم توصيل الفتيلات أو مفاتيح الدوائر في سلسلة في الطرف الأمامي من وحدة حماية الطفرات.
3يتم تثبيت SPD بالتوازي في نهاية مدخل إمدادات الطاقة من صندوق توزيع المبنى أو غرفة المعدات.
إذا سمحت الظروف، يمكن استخدام وضع اتصال كيفن.
4. أثناء التثبيت ، قم بتوصيل الكابل وفقًا لرسم التثبيت. L هو خط المرحلة ، N هو الخط المحايد ، و PE هو الأرض
لا تخلط الكابل بعد الانتهاء من التثبيت، أغلق مفتاح المقطع التلقائي وتحقق من
حالة العمل طبيعية
5. أثناء استخدام وحدة حماية الزيادة ، يجب اكتشاف نافذة عرض الخطأ وتفتيشها بانتظام.
نافذة العرض هي حمراء أو إشارة إنذار خروج المحطة البعيدة، فإنه يشير إلى أن وحدة حماية زيادة الحرارة معيبة ويجب أن تكون
يتم إصلاحها أو استبدالها في الوقت المناسب.
6مناسبة للعمل في الداخل، مثل تركيبها في الهواء الطلق، يجب أن تكون مجهزة بغلاف مقاوم للماء.
نحن نضمن أن جهاز حماية الطفرة الخاص بنا يتم تعبئته و شحنه بأمان و أمان. نحن نستخدم عملية التعبئة والتسليم التالية لضمان وصول منتجك في حالة مثالية.
جهاز حمايتنا من الإرتفاعات يتم تعبئته مع صناديق الورق المقوى القياسية صناديق الورق المقوى توفر طريقة قوية وآمنة لتعبئة المنتجات
نحن نرسل أجهزة حمايتنا من التزايد مع واحدة من أكثر خدمات الشحن موثوقية وشعبية، مثل فيدكس، يو بي إس، و دي إتش إل.عملية الشحن لدينا تشمل تتبع والتأمين للتأكد من أن تحصل على المنتج الخاص بك بأمان وآمن.
