| Place of Origin: | China |
| اسم العلامة التجارية: | BRITEC |
| إصدار الشهادات: | TUV,CE,CB,IEC |
| Model Number: | BR-40 3+1 |

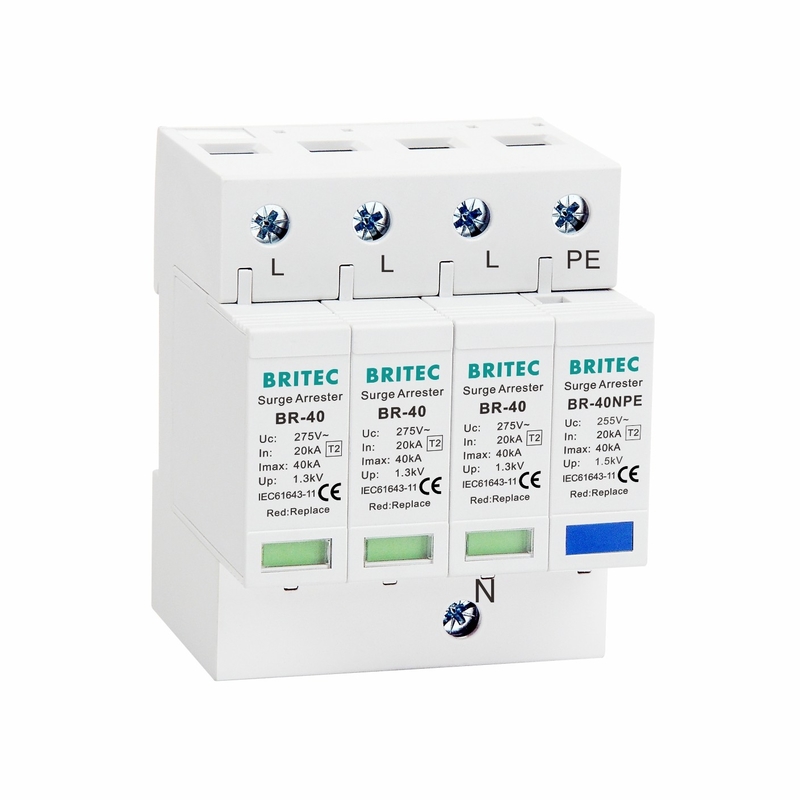

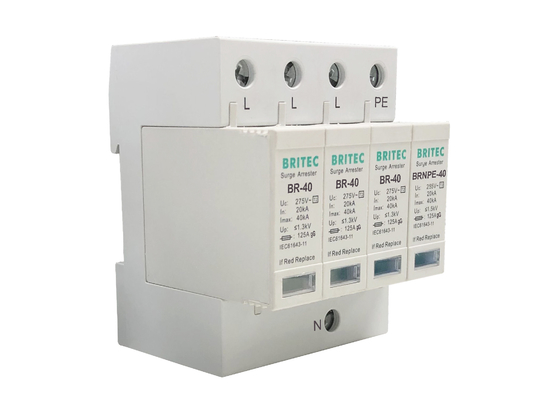

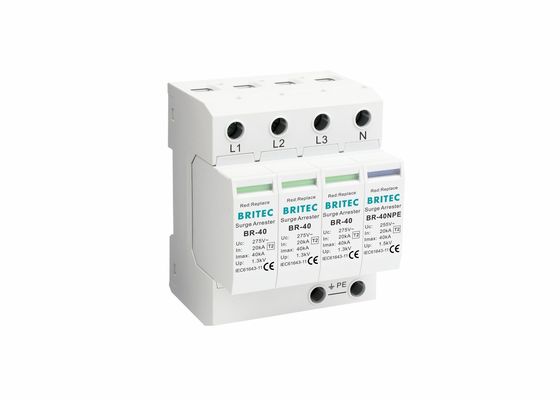

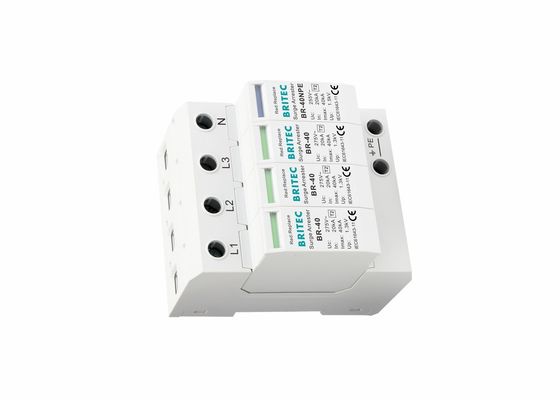

يعد جهاز الحماية من الصواعق من النوع 2 جهازًا أساسيًا لحماية المعدات الإلكترونية من الآثار الضارة للجهد الزائد العابر.إنه مصمم لتوفير أعلى مستوى من الحماية مع IP20 ، ووقت استجابة أقل من 25 نانوثانية ، ومؤشر الحماية الميكانيكية وتيار التفريغ الاسمي 20kA.كما أن الجهاز موثوق للغاية ويمكن استخدامه في مجموعة متنوعة من التطبيقات.إنه مدعوم بضمان لمدة عامين لمزيد من راحة البال.بفضل تصميمه سهل الاستخدام ، فإنه سهل التركيب والصيانة.إنه حل مثالي لحماية أجهزتك الإلكترونية من الآثار الضارة للجهد الزائد العابر.
| BR150 40 3P + NPE | BR275 40 3P + NPE | BR320 40 3P + NPE | BR385 40 3P + NPE | BR440 40 3P + NPE | |
| تصنيف SPD وفقًا لـ EN61643-11 | النوع 2 | النوع 2 | النوع 2 | النوع 2 | النوع 2 |
| تصنيف SPD وفقًا لـ IEC61643-11 | الفئة الثانية | الفئة الثانية | الفئة الثانية | الفئة الثانية | الفئة الثانية |
| الأعلى.التشغيل المستمر جهد التيار المتردد | 150 فولت | 275 فولت | 320 فولت | 385 فولت | 440 فولت |
| الأعلى.جهد التيار المتردد للتشغيل المستمر [N -PE] Uc | 255 فولت | 255 فولت | 255 فولت | 255 فولت | 255 فولت |
| تيار التفريغ الاسمي (8 / 20us) In | 20 كيلو | 20 كيلو | 20 كيلو | 20 كيلو | 20 كيلو |
| الأعلى.تيار التفريغ (8 / 20μs) Imax | 40 كيلو | 40 كيلو | 40 كيلو | 40 كيلو | 40 كيلو |
| مستوى حماية الجهد يصل | ≤0.8 كيلو فولت | ≤1.3 كيلو فولت | ≤1.5 كيلو فولت | ≤1.8 كيلو فولت | ≤2.0 كيلو فولت |
| مستوى حماية الجهد 5kA Up | ≤ 0.6 كيلو فولت | ≤1 كيلو فولت | ≤1.2 كيلو فولت | ≤1.4 كيلو فولت | ≤1.6 كيلو فولت |
| مستوى حماية الجهد لأعلى | ≤1.5 كيلو فولت | ≤1.5 كيلو فولت | ≤1.5 كيلو فولت | ≤1.5 كيلو فولت | ≤1.5 كيلو فولت |
| اتبع قدرة الإطفاء الحالية [N-PE] acIfi | 100 ذراع | 100 ذراع | 100 ذراع | 100 ذراع | 100 ذراع |
| الأعلى.فتيل النسخ الاحتياطي | 125A جرام | 125A جرام | 125A جرام | 125A جرام | 125A جرام |
| زمن الاستجابة tA | ≤ 25ns | ≤ 25ns | ≤ 25ns | ≤ 25ns | ≤ 25ns |
| زمن الاستجابة [N-PE] tA | ≤ 100ns | ≤ 100ns | ≤ 100ns | ≤ 100ns | ≤ 100ns |
| نطاق درجة حرارة التشغيل Tu | -40 ℃ -80 ℃ | -40 ℃ -80 ℃ | -40 ℃ -80 ℃ | -40 ℃ -80 ℃ | -40 ℃ -80 ℃ |
| حالة التشغيل / بيان الخطأ | أخضر أحمر | أخضر أحمر | أخضر أحمر | أخضر أحمر | أخضر أحمر |
| منطقة المقطع العرضي (دقيقة) | 4 مم2 | 4 مم2 | 4 مم2 | 4 مم2 | 4 مم2 |
| منطقة المقطع العرضي (الحد الأقصى) | 35 ملم2 | 35 ملم2 | 35 ملم2 | 35 ملم2 | 35 ملم2 |
| للتركيب على | 35mm Din السكك الحديدية | ||||
| مادة الضميمة | البلاستيك الحراري UL94-V0 | ||||
| درجة الحماية | IP20 | IP20 | IP20 | IP20 | IP20 |
| رمز الطلب | B8451 | B8453 | B8455 | B8457 | B8249 |
| كود الطلب (مع الإشارة عن بعد) | B8452 | B8454 | B8456 | B8458 | B8250 |
جهاز الحماية من الصواعق من النوع 2 معبأ بشكل آمن للشحن مع ما يلي:
ج: جهاز الحماية من الصواعق من النوع 2 (المعروف أيضًا باسم SPD) هو جهاز كهربائي مصمم لحماية المعدات الكهربائية والإلكترونية من التأثيرات الضارة للجهد العابر ، مثل البرق وتبديل المرافق.
ج: اسم العلامة التجارية هو BRITEC ، ورقم الموديل BR-40 3 + 1 ومكان المنشأ هو الصين.
ج: جهاز الحماية من زيادة التيار BRITEC BR-40 3 + 1 حاصل على شهادات TUV و CE و CB و IEC.
ج: الحد الأدنى لكمية الطلب هو 100 قطعة.
ج: تفاصيل التغليف عبارة عن تغليف للتصدير ، ووقت التسليم هو 20 يومًا بعد استلام الإيداع ، وشروط الدفع هي T / T والقدرة على التوريد 1000000 شهريًا.
