| Place of Origin: | China |
| اسم العلامة التجارية: | BRITEC |
| إصدار الشهادات: | TUV,CE,CB,S |
| Model Number: | BR-40 1+1 |

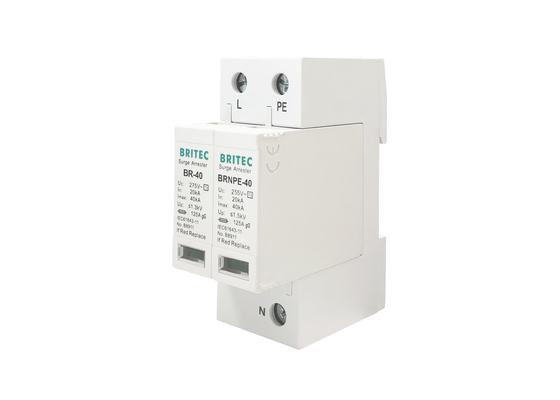

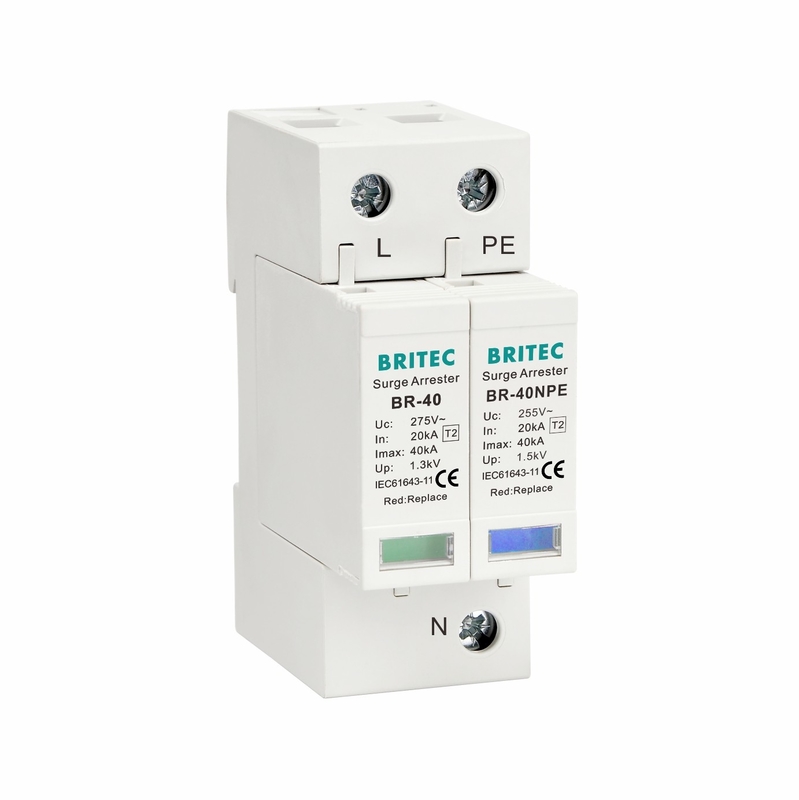

جهاز الحماية من الاندفاع من النوع 2 - واقي من الاندفاع المتقدم يوفر حماية شاملة للأجهزة الكهربائية والإلكترونية من اندفاعات الطاقة الضارة. تم تصميم هذا الجهاز للتركيب على سكة DIN ويوفر تصنيف جهد يبلغ 230 فولت / 400 فولت ومستوى حماية IP20. كما أنه يتمتع بوقت استجابة سريع يقل عن 25 نانوثانية، مما يضمن أقصى درجات السلامة والموثوقية. يعد جهاز الحماية من الاندفاع من النوع 2 خيارًا مثاليًا للتطبيقات التجارية والسكنية.
| BR-40 150 1+1 | BR-40 275 1+1 | BR-40 320 1+1 | BR-40 385 1+1 | BR-40 440 1+1 | |
|
تصنيف SPD وفقًا للمعيار EN61643-11 |
النوع 2 | النوع 2 | النوع 2 | النوع 2 | النوع 2 |
|
تصنيف SPD وفقًا للمعيار IEC61643-11 |
الفئة الثانية | الفئة الثانية | الفئة الثانية | الفئة الثانية | الفئة الثانية |
|
الحد الأقصى لجهد التشغيل المستمر للتيار المتردد Uc |
150 فولت | 275 فولت | 320 فولت | 385 فولت | 440 فولت |
|
الحد الأقصى لجهد التشغيل المستمر للتيار المتردد [N -PE] Uc |
255 فولت | 255 فولت | 255 فولت | 255 فولت | 255 فولت |
|
تيار التفريغ الاسمي (8/20us) في |
20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير |
|
الحد الأقصى لتيار التفريغ (8/20μs) Imax |
40 كيلو أمبير | 40 كيلو أمبير | 40 كيلو أمبير | 40 كيلو أمبير | 40 كيلو أمبير |
|
مستوى حماية الجهد Up |
≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
|
مستوى حماية الجهد 5 كيلو أمبير Up |
≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
|
مستوى حماية الجهد [N-PE] Up |
≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
|
قدرة إخماد التيار المتابع [N-PE]a.c.Ifi |
100Arms | 100Arms | 100Arms | 100Arms | 100Arms |
| الحد الأقصى للمصهر الاحتياطي | 100A gG | 100A gG | 100A gG | 100A gG | 100A gG |
| وقت الاستجابة tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| وقت الاستجابة [N-PE] tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| نطاق درجة حرارة التشغيل Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
|
حالة التشغيل / مؤشر الخطأ |
أخضر / أحمر | أخضر / أحمر | أخضر / أحمر | أخضر / أحمر | أخضر / أحمر |
| مساحة المقطع العرضي (الحد الأدنى) | 4 مم2 | 4 مم2 | 4 مم2 | 4 مم2 | 4 مم2 |
| مساحة المقطع العرضي (الحد الأقصى) | 35 مم2 | 35 مم2 | 35 مم2 | 35 مم2 | 35 مم2 |
| للتثبيت على | سكة Din مقاس 35 مم | ||||
| مادة الغلاف | بلاستيك حراري UL94-V0 | ||||
| درجة الحماية | IP20 | IP20 | IP20 | IP20 | IP20 |
| رمز الطلب | B18251 | B18253 | B18255 | B18257 | B18370 |
| رمز الطلب (مع إشارة عن بعد) | B18252 | B18254 | B18256 | B18258 | B18371 |
في حين أن مصطلحات "مانع الصواعق" و "SPD" (جهاز الحماية من الاندفاع) غالبًا ما تستخدم بالتبادل، إلا أنها ليست متطابقة تمامًا، خاصة في سياق معايير السلامة الكهربائية. مانع الصواعق هو نوع معين من SPD مصمم للحماية الأولية، وغالبًا ما يستخدم في حالات الجهد العالي مثل المحطات الفرعية.
تم تصميم جهاز الحماية من الاندفاع (SPD) من النوع 2 لحماية الأنظمة الكهربائية من الاندفاعات، وخاصة تلك الناجمة عن ضربات الصواعق غير المباشرة أو عمليات التبديل.
