| Place of Origin: | China |
| اسم العلامة التجارية: | BRITEC |
| إصدار الشهادات: | CB/S/CE/TUV |
| Model Number: | BR-40 3P |

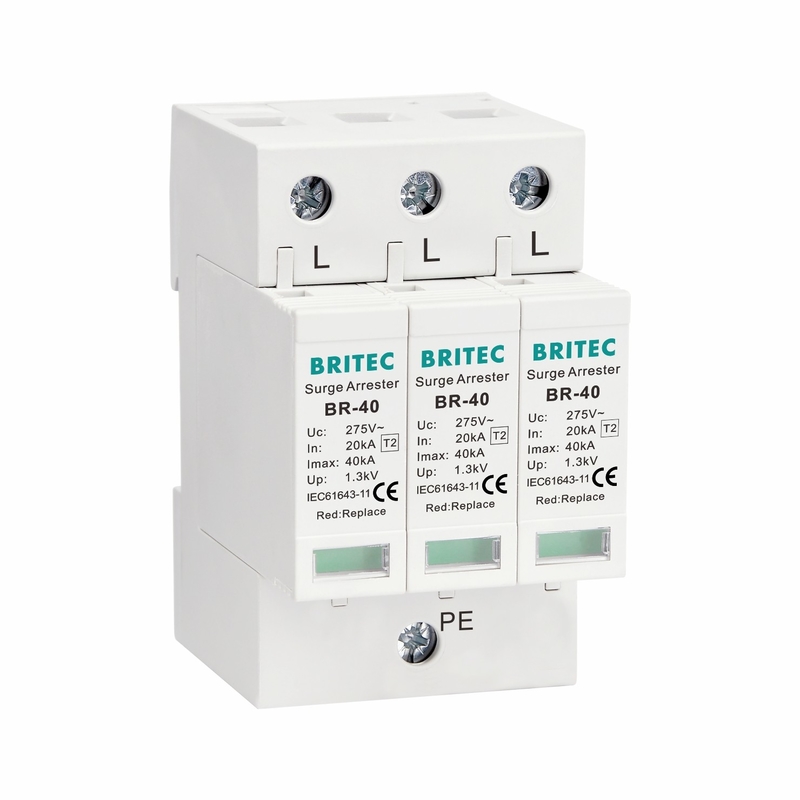

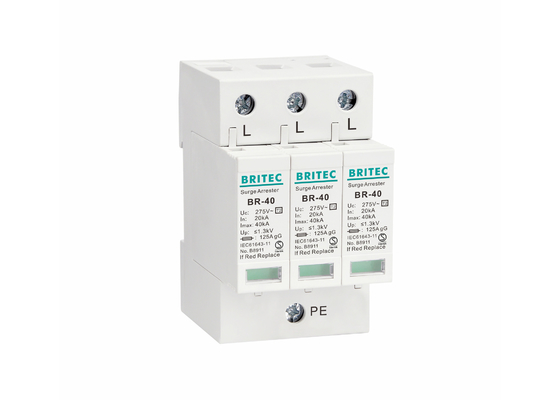

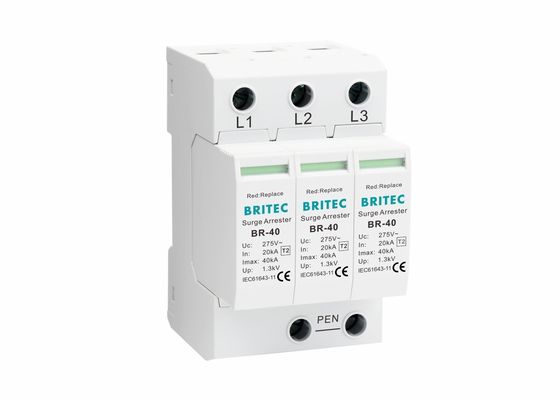

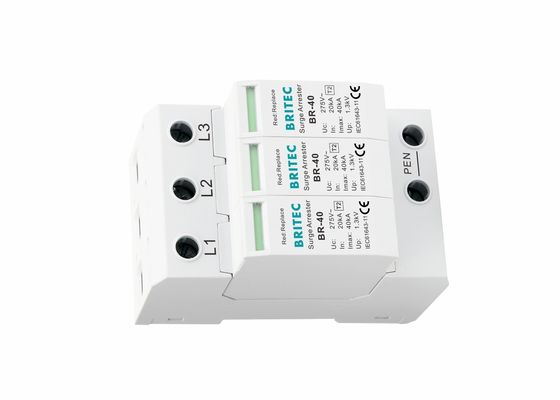

تم تصميم جهاز الحماية من زيادة التيار من النوع 2 هذا لتوفير حماية موثوقة ضد أحداث الجهد الزائد الكهربائي في الأنظمة التجارية والصناعية حتى 230 فولت/400 فولت. بحد أقصى لتيار التفريغ يبلغ 40 كيلو أمبير ووزن 375 جرامًا، يعتبر جهاز الحماية من زيادة التيار هذا مناسبًا لمجموعة من التطبيقات.
تم تصميم واقي زيادة التيار من النوع 2 هذا لتلبية معايير مستوى الحماية IP20. كما تم تصميم الجهاز للمساعدة في منع الصدمات الكهربائية وتوفير حماية موثوقة من الاندفاعات الكهربائية الواردة.
| BR-40 150 3P | BR-40 275 3P | BR-40 320 3P | BR-40 385 3P | BR-40 440 3P | |
| تصنيف SPD وفقًا للمعيار EN61643-11 | النوع 2 | النوع 2 | النوع 2 | النوع 2 | النوع 2 |
| تصنيف SPD وفقًا للمعيار IEC61643-11 | الفئة الثانية | الفئة الثانية | الفئة الثانية | الفئة الثانية | الفئة الثانية |
| الحد الأقصى لجهد التيار المتردد المستمر للتشغيل Uc | 150 فولت | 275 فولت | 320 فولت | 385 فولت | 440 فولت |
| تيار التفريغ الاسمي (8/20us) في | 20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير | 20 كيلو أمبير |
| الحد الأقصى لتيار التفريغ (8/20μs) Imax | 40 كيلو أمبير | 40 كيلو أمبير | 40 كيلو أمبير | 40 كيلو أمبير | 40 كيلو أمبير |
| مستوى حماية الجهد Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| مستوى حماية الجهد 5 كيلو أمبير Up | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
| الحد الأقصى للمصهر الاحتياطي | 100A gG | 100A gG | 100A gG | 100A gG | 100A gG |
| زمن الاستجابة tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| نطاق درجة حرارة التشغيل Tu | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية | -40 درجة مئوية - 80 درجة مئوية |
| حالة التشغيل / مؤشر الخطأ | أخضر / أحمر | أخضر / أحمر | أخضر / أحمر | أخضر / أحمر | أخضر / أحمر |
| مساحة المقطع العرضي (الحد الأدنى) | 4 مم مربع | 4 مم مربع | 4 مم مربع | 4 مم مربع | 4 مم مربع |
| مساحة المقطع العرضي (الحد الأقصى) | 35 مم مربع | 35 مم مربع | 35 مم مربع | 35 مم مربع | 35 مم مربع |
| للتثبيت على | سكة Din مقاس 35 مم | ||||
| مادة الغلاف | بلاستيك حراري UL94-V0 | ||||
| درجة الحماية | IP20 | IP20 | IP20 | IP20 | IP20 |
| رمز الطلب | B18301 | B18303 | B18305 | B18307 | B18309 |
| رمز الطلب (مع إشارة عن بعد) | B18302 | B18304 | B18306 | B18308 | B18310 |
يمكن لجهاز الحماية من زيادة التيار من النوع 2 BRITEC BR-40 3P توفير حماية موثوقة من الجهد الزائد لأنظمة توزيع الطاقة ذات الجهد المنخفض، وهو معتمد من CB/S. إنه خيار مثالي للحماية الفعالة من الجهد الزائد في أنظمة توزيع الطاقة حيث يلزم الحماية من زيادة التيار من النوع 2.
مانع الصواعق ثلاثي الأطوار بسعر رخيص.
يحمي كل من مانعات الصواعق ومانعات زيادة التيار الأنظمة الكهربائية، لكنهما يعالجان أنواعًا مختلفة من زيادات الجهد. تم تصميم مانعات الصواعق للتعامل مع الجهد والتيار العاليين للغاية لضربة صاعقة مباشرة، مما يوفر مسارًا للتيار إلى الأرض بأمان. من ناحية أخرى، تحمي مانعات زيادة التيار من الارتفاعات المفاجئة للجهد العابر الأصغر التي يمكن أن تحدث من أحداث التبديل أو الأعطال الكهربائية.
كل من مانع زيادة التيار و ممتص زيادة التيار عبارة عن أجهزة واقية مصممة للتخفيف من آثار زيادات الجهد، لكنها تعمل بشكل مختلف. يقوم مانع زيادة التيار بتحويل الجهد الزائد إلى الأرض، بينما يقلل ممتص زيادة التيار من حدة مقدمة موجة الزيادة عن طريق امتصاص طاقتها
التعبئة والشحن لجهاز الحماية من زيادة التيار من النوع 2:
سيتم تعبئة جهاز الحماية من زيادة التيار من النوع 2 في صندوق من الورق المقوى الآمن المصمم لحمايته من التلف أثناء الشحن. سيتضمن الصندوق أيضًا مواد إعلامية، مثل تعليمات المنتج وتحذيرات السلامة. سيتم إغلاق الصندوق بشريط لاصق.
سيتم شحن جهاز الحماية من زيادة التيار من النوع 2 باستخدام خدمة شحن موثوقة وآمنة. سيتم تتبع الطرد والتأمين عليه لضمان وصوله إلى وجهته بأمان. نستخدم مجموعة متنوعة من طرق الشحن، بما في ذلك التسليم البري والجوي والسريع.
ج1: اسم العلامة التجارية هو BRITEC ورقم الطراز هو BR-40 3P.
ج2: هذا المنتج من الصين.
ج3: الشهادة لهذا المنتج هي CB/S.
ج4: الحد الأدنى لكمية الطلب هو 100 قطعة.
ج5: التعبئة هي تعبئة التصدير. مدة التسليم 30 يومًا بعد استلام الإيداع.
