| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BRITEC |
| إصدار الشهادات: | CE/TUV/CB |

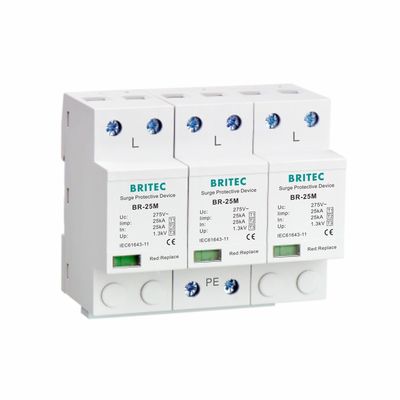

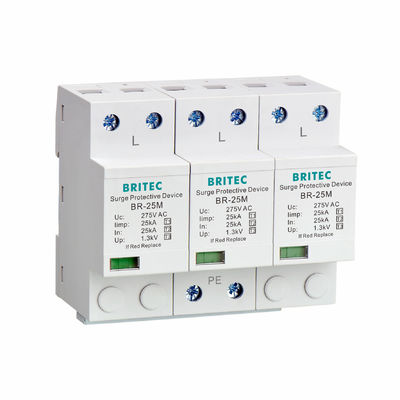

| رقم الموديل: | BR-25M 3P |
25KA نوع 1 حماية من التوتر الخصائص:
خصائص 25KA من نوع 1 لحماية التيار الكهربائي:
| BR-25M 3P | |
| عدد القضبان | 3P |
| نظام إمدادات الطاقة | TN-C |
| تصنيف أداة التشغيل الموحدة وفقًا لمعيار EN61643-11 مع 5M | النوع 1 + النوع 2 + النوع 3 |
| تصنيف SPD وفقًا لـ IEC61643-11 مع 5M | الفئة I + الفئة II + الفئة III |
| أقصى جهد تشغيل متواصل AC Uc | 150 فولت / 275 فولت / 320 فولت |
| مستوى حماية الجهدإرفع | ≤1.3kV |
| التيار الكهربائي (10/350us) Iimp | 25kA |
| التيار الاسمي للتفريغ (8/20us) في | 25kA |
| الحد الأقصى لتيار التفريغ (8/20us) Imax | 100kA |
| إشارة الوضع | العلم الآلي |
| وقت الاستجابة | ≤25ns |
| نطاق درجة حرارة العمل Tu | -40 درجة مئوية 80 درجة مئوية |
| الرطوبة النسبية | بشرط أن درجة حرارة الغرفة 30% إلى 90% |
| مادة الحجرة | البلاستيك الحراري UL94-V0 |
| درجة الحماية | IP20 |
| للتركيب على | 35ملم دين ريل |
| الحد الأقصى من فيوز الاحتياطي | 315A gG |
| مساحة القسم العرضي (دقيقة) | 4ملم2 |
| مساحة القطع العرضي (حد أقصى) | 35ملم2 |
| ملاحظة | يمكن تخصيص أقصى جهد عمل مستمر آخر Uc |
البعد:
25KA نوع 1 حماية من التوترالتطبيق:
• يمنع الإفراط في الجهد والتيار العابر من الاختراق في خط إمدادات الطاقة من تعطيل التشغيل الطبيعي لنظام إمدادات الطاقة والمعدات الكهربائية.
• وهي تنطبق على حماية نظام الطاقة من البرق في المناطق ذات الخطر الكبير للبرق (LPZ0B أو الواجهة بين LPZ0B و LPZ1).
• مناسب لنظام إمدادات الطاقة ثلاثي المراحل TN-C مع AC من 50 إلى 60Hz
• يتم تثبيتها بشكل عام في المبنى في خزانة التوزيع الرئيسية منخفضة الجهد أو مفتاح الرئيسي منخفض الجهد.
فشل الدوائر المفتوحة في أوراق التفاصيل الموحدة
فشل الدائرة المفتوحة هو طريقة شائعة للفشل في SPDs ، وخاصة تلك التي تحتوي على varistors. يحدث هذا النوع من الفشل عادة بسبب عملية الشيخوخة الطبيعية أو آليات الحماية الحرارية.عندما تصل أداة التواصل المشترك إلى نهاية حياتها، يتم تنشيط منفصل داخلي ، مما يجعل SPD غير فعال. تم تصميم هذا منفصل لتعطيل SPD لمنع المزيد من الأضرار.
في أجهزة SPD مع أنابيب تفريغ الغاز ، يمكن أيضًا استخدام أجهزة فصل داخلية (حماية حرارية) للحماية من ارتفاع درجة حرارة غير طبيعي ناجم عن التيارات غير المتوقعة أو التيارات المرتفعة.من المهم أن نلاحظ أن الهروب الحراري، وهو سبب شائع للفشل في SPDs القائمة على varistor ، لا ينطبق على SPDs مع أنابيب تفريغ الغاز أو فجوات شرارة مغلفة.
قد تفشل فجوة الشرارة ، وهي نوع آخر من SPD ، في وضع الدائرة المفتوحة عندما لا يمكنها إشعال قوس بسبب ارتداء الأقطاب الكهربائية أو دائرة إشعال إلكترونية باهتة. في هذه الحالة ،تصبح الوثيقة المشتركة مفتوحة بشكل دائمو يترك النظام غير محمي
أداة حماية خاصة وحماية من البرق
حماية الزيادة تشير إلى حماية الأنظمة والأجهزة الكهربائية من ذروات الجهد العالية المفرطة الناجمة عن عمليات التبديل والصدمات البرقية.
المنزل اليوم يحتوي على معدات إلكترونية بمعدل 15000 دولار غير محمية من ارتفاعات التوتر.بريتيك SPD مصممة خصيصا للمساعدة في حماية الأجهزة المنزلية من التوترات الزائدة الناجمة عن التيار البرقالحل الكامل لتغطية المنشآت ذات المرحلة الواحدة والثلاثة.
ورشة عمل:
المختبر:
الشهادة:
الشحن:
الأسئلة الشائعة:
س1: ما هو مدة الدفع؟
نَقْبلُ TT، 30٪ إيداع و 70٪ رصيد قبل الشحن.
هل تقبلون باستخدام شعارنا؟
إذا كان لديك كمية جيدة، فإنه لا مشكلة على الإطلاق للقيام OEM.
هل تقبل الطلبات المخصصة؟
-أجل، نريد.
