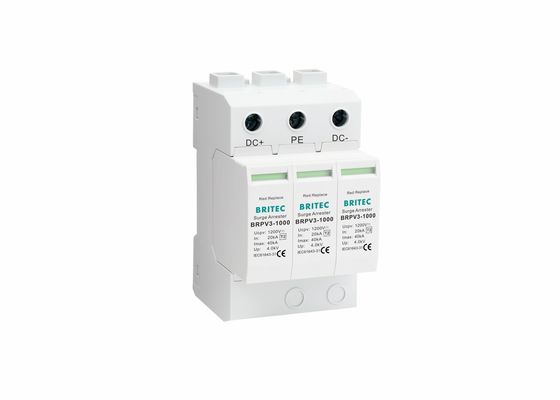

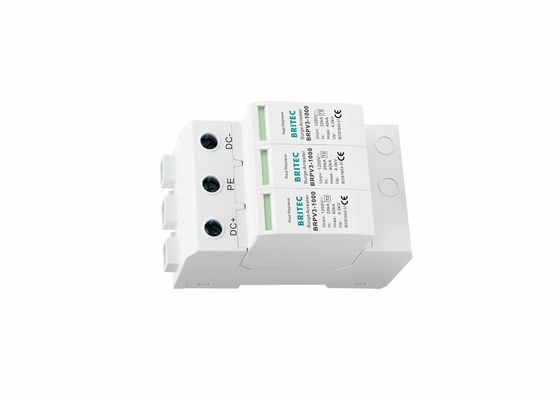

جهاز حماية الطاقة الكهربائية المتواصلة SPD 20ka-40ka DC Module Surge Protection مصمم للنظام الشمسي
أجهزة حماية الطاقة الكهربائية المترددة SPD 20ka-40ka DC Module Surge Protection Description:
• جهاز BRPV3 للدفاع عن الطاقة الكهروضوئية 40KA DC SPD مناسب لنظام توليد طاقة الرياح من الطاقة الجديدة ، ويتم تغطية فولتاجه العاملة 600V و 1200V و 1500V.
• تم تصميم سلسلة BRPV للوقاية من زيادة الطاقة من أجل حماية الشبكات الكهروضوئية من الضوء.
• يتم تثبيتها في نظام الطاقة الرئيسي في دائرة متواصلة ، لحماية من تيار الإضاءة غير المباشر ، أو تيار الإضاءة المباشر أو غيرها من التوتر الفوري.
أجهزة حماية الطاقة الكهربائية المتواصلة SPD 20ka-40ka DC Module Surge Protection
| |
BRPV3-1000 |
| تصنيف أجهزة التشغيل الموحدة وفقاً لمعيار EN61643-31 |
النوع 2 |
| تصنيف SPD وفقًا لـ IEC61643-31 |
الفئة الثانية |
| أقصى جهد تشغيل متواصل (يو سي بي في) |
1200 فولت |
| التيار الاسمي للتفريغ (8/20us) في |
20kA |
| الحد الأقصى لتيار التفريغ (8/20us) Imax |
40kA |
| مستوى حماية الجهد [(DC+/DC-) →PE] أعلى |
≤4.0kV |
| وقت الاستجابة .. |
≤25ns |
| نطاق درجة حرارة العمل Tu |
-40 درجة مئوية -80 درجة مئوية |
| حالة التشغيل / إشارة الخطأ |
أخضر / أحمر |
| مساحة القسم العرضي (دقيقة) |
4ملم2 |
| مساحة القطع العرضي (حد أقصى) |
35ملم2 |
| للتركيب على |
35ملم دين ريل |
| مادة الحجرة |
البلاستيك الحراري UL94-V0 |
| درجة الحماية |
IP20 |
| رمز الطلب |
B18010 |
| رمز الطلب ((مع إشارة عن بعد) |
B18012 |
البعد:
أجهزة حماية الطاقة الكهروضوئية المتواصلة SPD 20ka-40ka DC Module
a. تصميم الوحدة، تثبيت مريح، مع سهولة تشغيل الكهرباء.
يجب تركيب هذه الوحدات بالتوازي على شبكات التيار المباشر التي يجب حمايتها
c. مدمجة في التكنولوجيا المفتوحة للتحكم في التيار الحالي والحرارة.
د. BRPV3-1000 متاح لجهد العمل الرئيسي في الطاقة الشمسية: 1200 Vdc.
(هـ) تبني لوحات مقاومة لحقوق الملكية الذكية المستقلة والحساسية العالية.
يُنصح باستخدام حماية BRPV3-1000 من زيادة الحرارة في كلا طرفي خط إمدادات الطاقة المباشرة (جانب اللوحة الشمسية وجانب المحول/المحول)
g. التيار المنحدر الصغير، وقت الاستجابة السريع، الجهد المنخفض المتبقي.
صُنعت سلسلة BRPV مع وحدات قابلة للشحن لتمكين صيانة سريعة وسهلة في حالة فشل (انفصال عن شبكة التيار المباشر).
i. مع الاتصال عن بعد، يمكن أن تحقق التحكم عن بعد.
يمكن أن يضرب الإفراط في الجهد النظام الكهروضوئي بعدة طرق مختلفة:
• من الشبكة إذا ضرب البرق على الموصلات متوسطة أو منخفضة الجهد
• من الأرض إذا ضرب البرق بالقرب من المحول
• من الجانب المباشر إذا ضرب البرق وحدات الطاقة الشمسية
• وبالتالي فإن أجهزة SPD ضرورية لحماية المحولات والمعدات الحساسة الأخرى.
مبدأ عمل المنتج:
في نظام الطاقة الشمسية الكهروضوئية، فإن فولتاج الارتباط الحثي أو الكهربائي ناتج عن صدمة البرق وعملية التبديل في نظام إمدادات الطاقة في المجال العلوي.يمكن أن تؤدي الزيادة إلى تلف وحدات الطاقة الكهروضوئية والمحولات، مما سيؤدي إلى عواقب خطيرة على تشغيل النظام الكهروضوئي. تم تطوير جهاز إيقاف البرق الكهروضوئي خصيصا لهذا الغرض.وحدة حماية البرق لمصدر الطاقة المتردد، بمجرد ارتفاع الجهد ، وتعريض عزل المعدات المحمية للخطر ، يعمل جهاز إيقاف البرق على الفور ، ويتم توجيه تيار تأثير الجهد العالي إلى الأرض ،مما يحد من نطاق الجهد وحماية العزل للمعداتعندما يذهب التوتر الزائد، يتم استعادة الموقف إلى حالته الأصلية بسرعة، بحيث تحمي معدات الطاقة.
