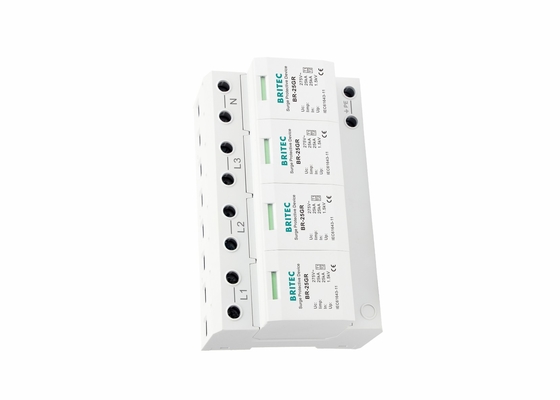

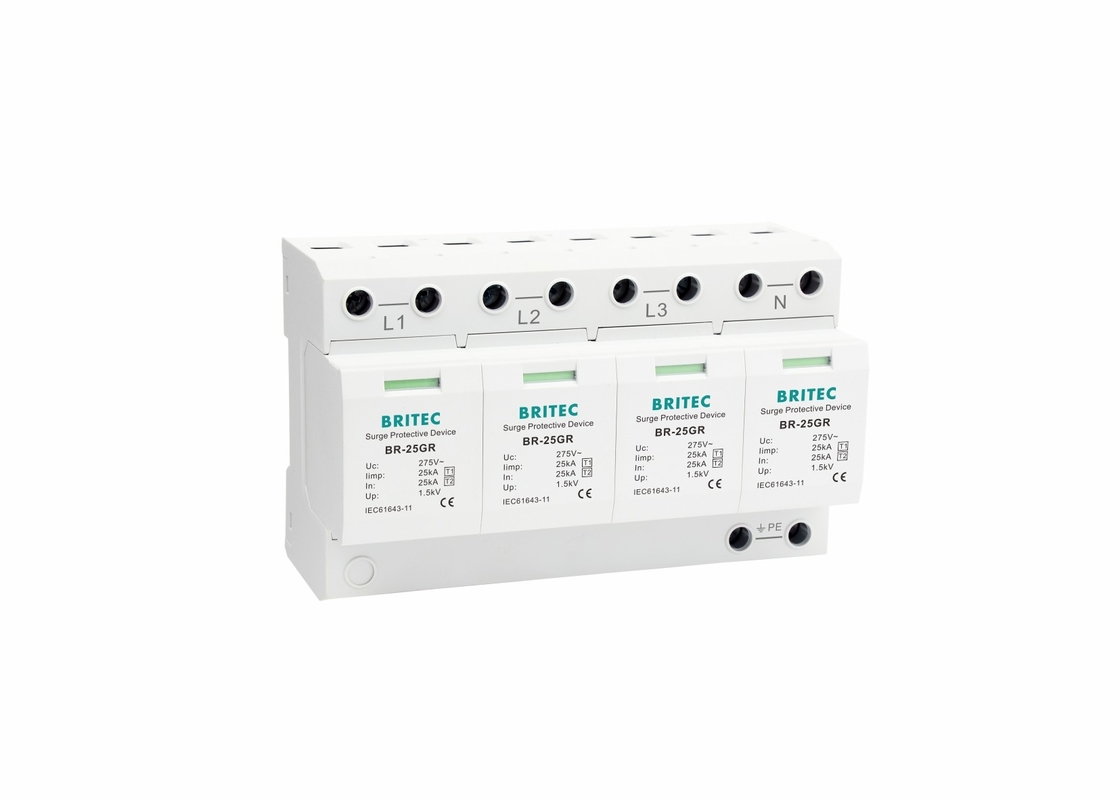

جهاز 25kA 4P من النوع 1 لحماية التيار الكهربائي
شكل وتركيب BR-25GR سلسلة حماية الزيادة مناسبة لAC 50Hz/60Hz، 380V وغيرها من أنظمة إمدادات الطاقة يمكن استخدامها كاتصال equipotential لضربات البرق.
الأجهزة لديها مؤشرات لإبلاغ نهاية عمر الجهاز
تم تركيب تصميم الغلاف على السكة الحديدية الإلكترونية 35 ملم.
لا حاجة إلى إعادة تعيين SPD ، يتم أخذ الجهد الزائد بسرعة إلى الأرض ، قبل أن تتلف بقية الدوائر
عندما يفشل التعطيل، جهاز إطلاق الفشل يمكن أن تفكها تلقائيا من الشبكة.
25kA 4P نوع 1 خاصية تكنولوجيا جهاز الحماية من التمديد:
| المواصفات |
BR-25GR 275 4P |
| اسم البند |
إيقاف التيار |
| تصنيف SPD وفقًا لمعيار EN61643-11 |
النوع 1 + النوع 2 |
| تصنيف SPD وفقًا لمعيار IEC61643-11 |
الفئة I + الفئة II |
|
أقصى فولتاج تشغيل متواصل AC Uc
|
275 فولت |
| التيار الكهربائي للبرق (10/350μs) |
25kA |
| التيار الاسمي للتفريغ (8/20μs) في |
25kA |
| الحد الأقصى لتيار التفريغ (8/20μs) Imax |
100kA |
| مستوى حماية الجهد فوق |
≤2.3kV |
| اتبع القدرة على إطفاء التيار الحالي |
3kA rms |
| الحد الأقصى من فيوز الاحتياطي |
315A gG |
| وقت الاستجابة |
≤100ns |
| نطاق درجة حرارة العمل Tu |
-40 درجة مئوية 80 درجة مئوية |
| مساحة القسم العرضي (دقيقة) |
4ملم2 |
| مساحة القطع العرضي (حد أقصى) |
35ملم2 |
| للتركيب على |
35ملم دين ريل |
| مادة الحجرة |
البلاستيك الحراري UL94-V0 |
| درجة الحماية |
IP20 |
البعد:
25kA 4P نوع 1 خاصية جهاز حماية التمديد:
◎ تصميم الوحدة، وسهولة التثبيت، واستبدال على الانترنت
◎ يفي الجهاز بمتطلبات معايير IEC 61634-11 و EN 61643-11
◎ انخفاض التيار التسرب، وقت استجابة سريع وقلة الجهد المتبقي
◎ يمكن تركيب علبة SPD بجانب أي وحدة استهلاكية قائمة أو جديدة من أي علامة تجارية حيث يتطلب حماية الزيادة
جهاز إشارة الإنذار، أخضر (طبيعي) ، أحمر (خطأ)
◎ حماية المنشآت الكهربائية وجميع المعدات المتصلة.
◎ طاقة عالية، الكهرباء تفريغ الفجوة
◎ DIN ريل تركيبات مثبتة
◎ حتى 100kA (8/20μs) صدمة البرق الحالية
◎ النوع 1
◎ وقت استجابة العمل أقل من 100ns
التثبيت:
• تستخدم في مفهوم مناطق حماية البرق في الحدود LPZ0B-LPZ1.
• مناسبة كخطوة أولى للحماية في ألواح إمدادات الطاقة الداخلية والمناطق التي تعرض للكثير من الغلاف الجوي،حيث يتم تزويد المنشآت عادة بنظام حماية خارجية من البرق.
• يتم وضع النوع 1 في نقطة دخول المنشأة ، في لوحة التوزيع الرئيسية للحماية الشاملة لهذه المنشأة.
نوع 1 من أجهزة التشغيل المشتركة:
• يُنصح بتقديم وثيقة توضيح خاصة من النوع 1 في الحالة المحددة للمباني في قطاع الخدمات والمباني الصناعية، المحمية بنظام حماية من البرق أو قفص مقبض.
• يحمي المنشآت الكهربائية من الصاعقة المباشرة
• يمكنها تفريغ التيار الخلفي من البرق الذي ينتشر من الموصل الأرضي إلى موصلات الشبكة.
• يتميز SPD من النوع 1 بموجة تيار 10/350 μs.
جهاز حماية متقدم من التيار الكهربائي (SPD) لضمان سلامة الطاقة الموثوق بها
وتشمل الأمثلة الشائعة لاستخدام SPD حماية أنظمة HVAC، وإعدادات الطاقة الشمسية، ومراكز البيانات، والإلكترونيات الحساسة - ضمان العمليات دون انقطاع أثناء ضربات البرق أو تقلبات الشبكة.
كيفية تثبيت الـ SPD: التثبيت سريع وسهل الاستخدام. ببساطة قم بتثبيت الجهاز بالقرب من لوحة الكهرباء الرئيسية الخاصة بك، وربطه بنظام الأرض، ودمجها مع مفصل الدوائر الخاص بك.
في حين أن المنافسين مثل JPD SPD يركزون على قمع الموجات الأساسية، SPD لدينا تفوق بأداء مع حماية متعددة المراحل، ومراقبة الحالة في الوقت الحقيقي، ونظام إنذار التشخيص الذاتي.
