ما هو جهاز الحماية من الاندفاع؟
أجهزة الحماية من الاندفاع (SPDs)، والمعروفة أيضًا باسم واقيات الاندفاع أو مانعات الصواعق، هي أجهزة مصممة لحماية المعدات الكهربائية والإلكترونية من ارتفاعات أو اندفاعات الجهد، والتي يمكن أن تكون ناتجة عن ضربات الصواعق أو الأعطال الكهربائية أو عوامل أخرى. هناك ثلاثة أنواع رئيسية من أجهزة SPD: النوع 1 والنوع 2 والنوع 3، كل منها مصمم لتطبيقات ونقاط تركيب محددة داخل النظام الكهربائي.
ما هي أنواع SPD T1 و T2 و T3؟
تصنف أنواع SPD—النوع 1 والنوع 2 والنوع 3—واقيات الاندفاع بناءً على مكان وضعها في الأنظمة الكهربائية. يعالج كل نوع احتياجات معينة للحماية من الاندفاع. من خلال الجمع بين هذه الأنواع، يمكنك ضمان حماية متعددة الطبقات ضد الاندفاعات.
ما الفرق بين جهاز الحماية من الاندفاع من النوع 1 والنوع 2؟
يوصى تحديدًا بجهاز الحماية من الاندفاع من النوع 1 للمباني الخدمية والصناعية. يحمي التركيبات الكهربائية من ضربات الصواعق المباشرة. يمكنه تفريغ التيار الخلفي من الصواعق المنتشرة من موصل الأرض إلى موصلات الشبكة. يتميز جهاز SPD من النوع 1 بموجة تيار 10/350 ميكروثانية.
جهاز الحماية من الاندفاع من النوع 2 هو نظام الحماية الرئيسي لجميع التركيبات الكهربائية ذات الجهد المنخفض. يتم تركيبه في كل لوحة مفاتيح كهربائية، ويمنع انتشار الفولتية الزائدة العابرة في التركيبات الكهربائية ويحمي الأحمال. يتميز جهاز SPD من النوع 2 بموجة تيار 8/20 ميكروثانية.
ماذا عن النوع 3؟
جهاز الحماية من الاندفاع من النوع 3 مخصص للحماية المحلية للأحمال الحساسة. تتمتع أجهزة SPD هذه بقدرة حماية محدودة وتستخدم بالقرب من الأحمال الحساسة كمكمل محلي للحماية التي يوفرها جهاز SPD من النوع 2. لذلك يجب تثبيتها فقط كمكمل لجهاز SPD من النوع 2 وبالقرب من الأحمال الحساسة. تتميز أجهزة SPD من النوع 3 بمزيج من موجات الجهد (1.2/50 ميكروثانية) وموجات التيار (8/20 ميكروثانية).
ما الفرق بين النوع 1 والنوع 3؟
يتم تركيب أجهزة SPD من النوع 1 في خط الطاقة الرئيسي الوارد وتتعامل مع الاندفاعات عالية الطاقة من مصادر خارجية مثل الصواعق. تمنع بشكل فعال الاندفاعات الكبيرة من الوصول إلى الأجهزة الموجودة في اتجاه مجرى التيار. في المقابل، توجد أجهزة SPD من النوع 3 بالقرب من الأجهزة الفردية وتعمل كدفاع أخير ضد الاندفاعات المتبقية. تحمي هذه الأجهزة الإلكترونيات الحساسة من ارتفاعات الجهد الطفيفة ولكن الضارة التي تتجاوز أجهزة SPD الموجودة في اتجاه المنبع.
ما الفرق بين جهاز SPD من النوع 2 والنوع 3؟
يتم تركيب أجهزة SPD من النوع 2 في لوحة التوزيع، مما يوفر حماية متوسطة المستوى ضد الاندفاعات من الشبكة أو المصادر الداخلية. إنها تعمل بشكل جيد لحماية مجموعات الأجهزة. ومع ذلك، توفر أجهزة SPD من النوع 3، الموجودة بالقرب من الأجهزة المحددة، حماية محلية ودقيقة لمعدات المستخدم النهائي. من خلال الجمع بين الاثنين، يمكنك ضمان دفاع شامل ضد الاندفاعات في جميع أنحاء النظام.

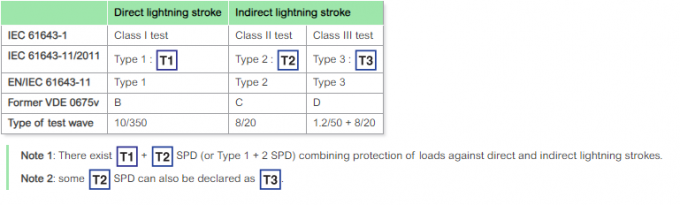

الفرق بين أجهزة الحماية من الاندفاع من النوع 1 والنوع 2 والنوع 3؟
أجهزة SPD من النوع 1:
تُعرف أيضًا باسم “مانعات الاندفاع الأولية من النوع 1” أو “مانعات الاندفاع عند مدخل الخدمة.” يتم تركيبها عند مدخل الخدمة أو لوحة التوزيع الرئيسية للحماية من ضربات الصواعق المباشرة والاندفاعات الشديدة التي تنشأ من مصادر خارجية. تم تصميم أجهزة SPD هذه للتعامل مع الاندفاعات عالية الطاقة وعادة ما يتم تصنيفها بسعة تيار اندفاع أعلى. تُستخدم بشكل شائع في التطبيقات الصناعية والتجارية والسكنية. يتميز جهاز SPD من النوع 1 بموجة تيار 10/350 ميكروثانية.
أجهزة SPD من النوع 2:
تُعرف أيضًا باسم “أجهزة الحماية من الاندفاع من النوع 2” أو “واقيات الاندفاع للوحة التوزيع الرئيسية.” يتم تركيبها في اتجاه مجرى التيار من جهاز SPD من النوع 1 في لوحة التوزيع أو اللوحة الفرعية للحماية من الآثار الثانوية للاندفاعات وارتفاعات الجهد العابرة. مصممة للحماية من الاندفاعات الأصغر التي قد تدخل النظام الكهربائي من خلال دوائر الفروع. تُستخدم أجهزة SPD هذه بشكل شائع في المباني السكنية والتجارية. يتميز جهاز SPD من النوع 2 بموجة تيار 8/20 ميكروثانية.
أجهزة SPD من النوع 3:
تُعرف أيضًا باسم “واقيات الاندفاع من نقطة الاستخدام من النوع 3.” يتم تركيبها في نقطة الاستخدام، بالقرب من الأجهزة الإلكترونية الحساسة، ومتصلة بمنافذ أو أجهزة فردية. توفر حماية محلية لمعدات معينة وتوجد بشكل شائع في شرائط الطاقة أو شرائط واقيات الاندفاع أو كحماية مدمجة في الأجهزة الإلكترونية مثل أجهزة الكمبيوتر وأجهزة التلفزيون. مصممة للحماية من الاندفاعات منخفضة المستوى والفولتية العابرة. يتميز جهاز SPD من النوع 3 بمزيج من موجات الجهد (1.2/50 ميكروثانية) وموجات التيار (8/20 ميكروثانية).
ما هو مبدأ عمل واقي الاندفاع؟

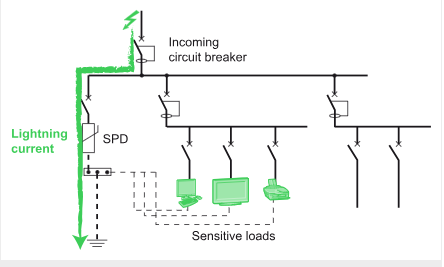

تم تصميم SPD للحد من الفولتية الزائدة العابرة ذات الأصل الجوي وتحويل موجات التيار إلى الأرض، وذلك للحد من سعة هذه الفولتية الزائدة إلى قيمة غير خطرة على التركيبات الكهربائية والمفاتيح الكهربائية وأجهزة التحكم.
يزيل SPD الفولتية الزائدة في الوضع الشائع، بين الطور والمحايد أو الأرض؛ في الوضع التفاضلي، بين الطور والمحايد.
في حالة وجود جهد زائد يتجاوز عتبة التشغيل، يقوم SPD بتوصيل الطاقة إلى الأرض، في الوضع الشائع؛ يوزع الطاقة على الموصلات الحية الأخرى، في الوضع التفاضلي.
هل أحتاج إلى جهاز SPD من النوع 1 أو النوع 2؟
يعتمد اختيارك على متطلبات نظامك. تعتبر أجهزة SPD من النوع 1 ضرورية للهياكل التي تحتوي على حماية خارجية من الصواعق، مثل القضبان أو الشبكات، لمنع اندفاعات الصواعق المباشرة. بدلاً من ذلك، تناسب أجهزة SPD من النوع 2 التركيبات التي لا تحتوي على حماية خارجية ولكنها تحتاج إلى دفاع ضد الاندفاعات غير المباشرة أو الاضطرابات الكهربائية الداخلية. للحصول على أقصى قدر من الحماية، يُنصح بالجمع بين كلا النوعين.
كيفية اختيار واقي الاندفاع المناسب من النوع الأول والثاني والثالث؟
لاختيار جهاز SPD المناسب، قم بتقييم موقع نظامك والتعرض للاندفاع وحساسية المعدات. قم بتركيب أجهزة SPD من النوع 1 للمباني التي تحتوي على حماية خارجية من الصواعق. استخدم أجهزة SPD من النوع 2 في لوحات التوزيع لحماية الدوائر. أخيرًا، ضع أجهزة SPD من النوع 3 بالقرب من الأجهزة الهامة للحماية المحلية. من خلال الجمع بين هذه الأنواع، فإنك تضمن دفاعًا متعدد الطبقات ضد جميع مستويات الاندفاع.
باختصار، الفرق الرئيسي بين أجهزة SPD من النوع 1 والنوع 2 والنوع 3 هو موقع تركيبها ومستوى الحماية الذي توفره. توجد أجهزة SPD من النوع 1 عند مدخل الخدمة وتحمي من الاندفاعات الخارجية الشديدة، وتوجد أجهزة SPD من النوع 2 في لوحات التوزيع وتحمي من الاندفاعات الثانوية، بينما توجد أجهزة SPD من النوع 3 في نقطة الاستخدام وتحمي أجهزة معينة من الاندفاعات منخفضة المستوى. في العديد من الحالات، قد تتضمن استراتيجية الحماية الشاملة من الاندفاع استخدام أنواع متعددة من أجهزة SPD في نقاط مختلفة في النظام الكهربائي لتوفير حماية متعددة الطبقات ضد الاندفاعات.
