خصائص المنتج:

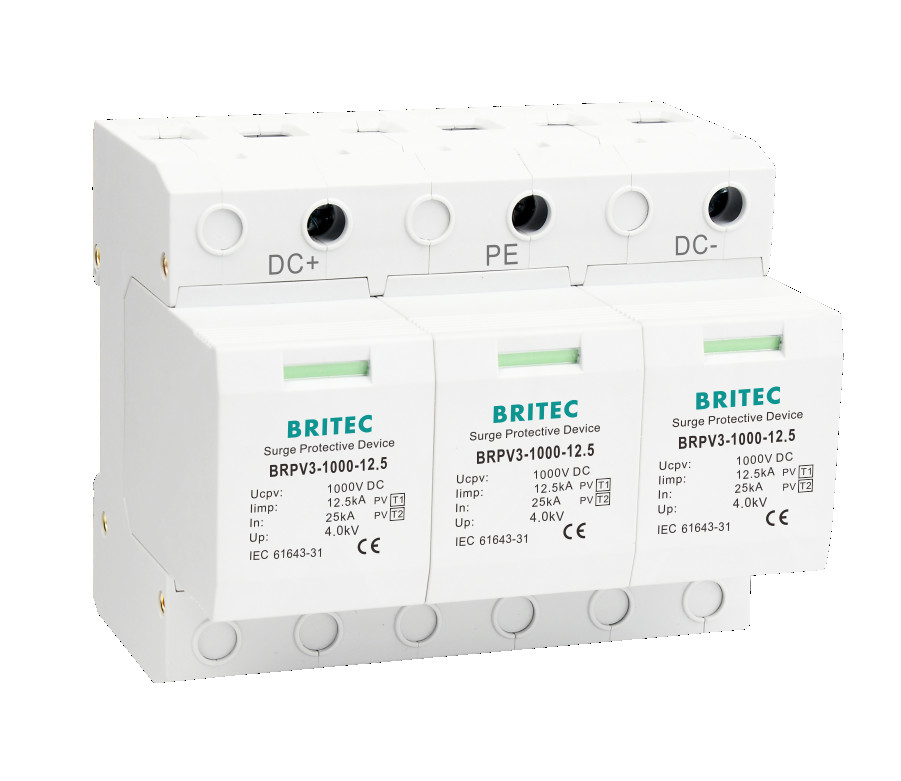

المواصفات | BRPV3-1000-12.5 | ||
تصنيف SPD وفقًا لـ IEC61643-31 / EN61643-31 | النوع 1 + النوع 2 / الفئة I + الفئة II | ||
أقصى جهد تشغيل متواصل متزامن | (يو سي بي في) | 1000 فولت | |
تيار نبض البرق (10/350μs) | إيمب | 12.5kA | |
التيار الاسمي للتفريغ (8/20μs) | في | 25kA | |
الحد الأقصى لتيار التفريغ (8/20μs) | إيماكس | 60kA | |
مستوى حماية الجهد [(DC+/DC-) →PE] | إرفع | ≤4.0kV | |
وقت الاستجابة | .. | ≤25ns | |
نطاق درجة حرارة التشغيل | أنت | -40 درجة مئوية -80 درجة مئوية | |
حالة التشغيل / إشارة الخطأ | أخضر / أحمر | ||
مساحة القسم العرضي (دقيقة) | 4 مليمتر مربع | ||
مساحة القطع العرضي (حد أقصى) | 35ملم مربع | ||
للتركيب على | 35ملم دين ريل | ||
مادة الحجرة | البلاستيك الحراري UL94-V0 | ||
درجة الحماية | IP20 | ||
رمز الطلب | B18020 | ||
رمز الطلب (مع إشارة عن بعد) | B18021 |
الخصائص:
إشارة الوضع
ويمكن تحقيق UCPV 1000V.
الفئة: الفئة I + الفئة II / النوع 1 + النوع 2.
أنماط الحماية: (+) → PE، (-) → PE، (+) → (-).
مكان الاستخدام: أنظمة الطاقة الكهروضوئية
تتوافق مع IEC61643-31 و EN61643-31.
التطبيق:
جهاز حماية من زيادة الحرارة لحماية الأنظمة الكهروضوئية من إطلاق البرق المباشر وغير المباشر.
للأنظمة الكهروضوئية على المباني مع حماية خارجية من البرق
متاح لتطبيقات الطاقة الشمسية مع جهد مولد يصل إلى 1000 فولت.
متوفرة كجهازين مشتركين للبرق من النوع 1 والنوع 2 وجهاز حماية من نوع 2 فقط.
تعليمات التثبيت:
يجب تركيب هذه الوحدات بالتوازي على شبكات التيار المباشر لتكون محمية وتوفر حماية الوضع المشترك.يوصى بهذه الحماية عندما يكون من الممكن ضربة البرق المباشرة على المنشأة.
مصممة لحماية المعدات المتصلة بمصادر الطاقة المتواصلة من موجات البرق.
هذه الحماية من التيار المباشر مصممة خصيصا للتطبيقات الضوئية
اسم العلامة التجارية: BRITEC
رقم النموذج: BRPV3-1000 12.5
مكان المنشأ: الصين
شهادة: TUV/CB/CE/ROHS/ISO9001
الحد الأدنى لكمية الطلب: 1PCS
تفاصيل التعبئة والتغليف:
وقت التسليم: 15 يوماً بعد استلام الودائع
شروط الدفع: TT
القدرة على التوريد: 1000000 شهرياً
نطاق درجة الحرارة التشغيلية: -40°C~+85°C
جهاز حماية التيار المباشر ، المعروف أيضًا باسم DC SPD ، هو مكون موثوق وأساسي لأي نظام شمسي فولتوي.تم تصميمه لحماية نظامكم الشمسي من الصواعق والطاقةلضمان سلامة وطول عمر معداتك.
جهاز حماية التيار المباشر من التهابات مناسب لمجموعة واسعة من التطبيقات، بما في ذلك:
لا تنتظر حتى يفوت الأوان. احمي نظام الطاقة الشمسية الكهروضوئية الخاص بك بجهاز حماية التيار المستمر من بريتيك. اتصل بنا اليوم لمعرفة المزيد.
اسم العلامة التجارية: BRITEC
رقم النموذج: BRPV3-1000 12.5
مكان المنشأ: الصين
شهادة: TUV/CB/CE/ROHS/ISO9001
الحد الأدنى لكمية الطلب: 1PCS
تفاصيل التعبئة والتغليف:
وقت التسليم: 15 يوماً بعد استلام الودائع
شروط الدفع: TT
القدرة على التوريد: 1000000 شهرياً
مساحة القسم العرضي (دقيقة): 4mm2
وقت الاستجابة: ≤25ns
درجة الحماية: IP20
مساحة القسم العرضي (أكثر): 35mm2
اسم المنتج: جهاز حماية من التيار المستمر
